麦克纳姆轮驱动模组

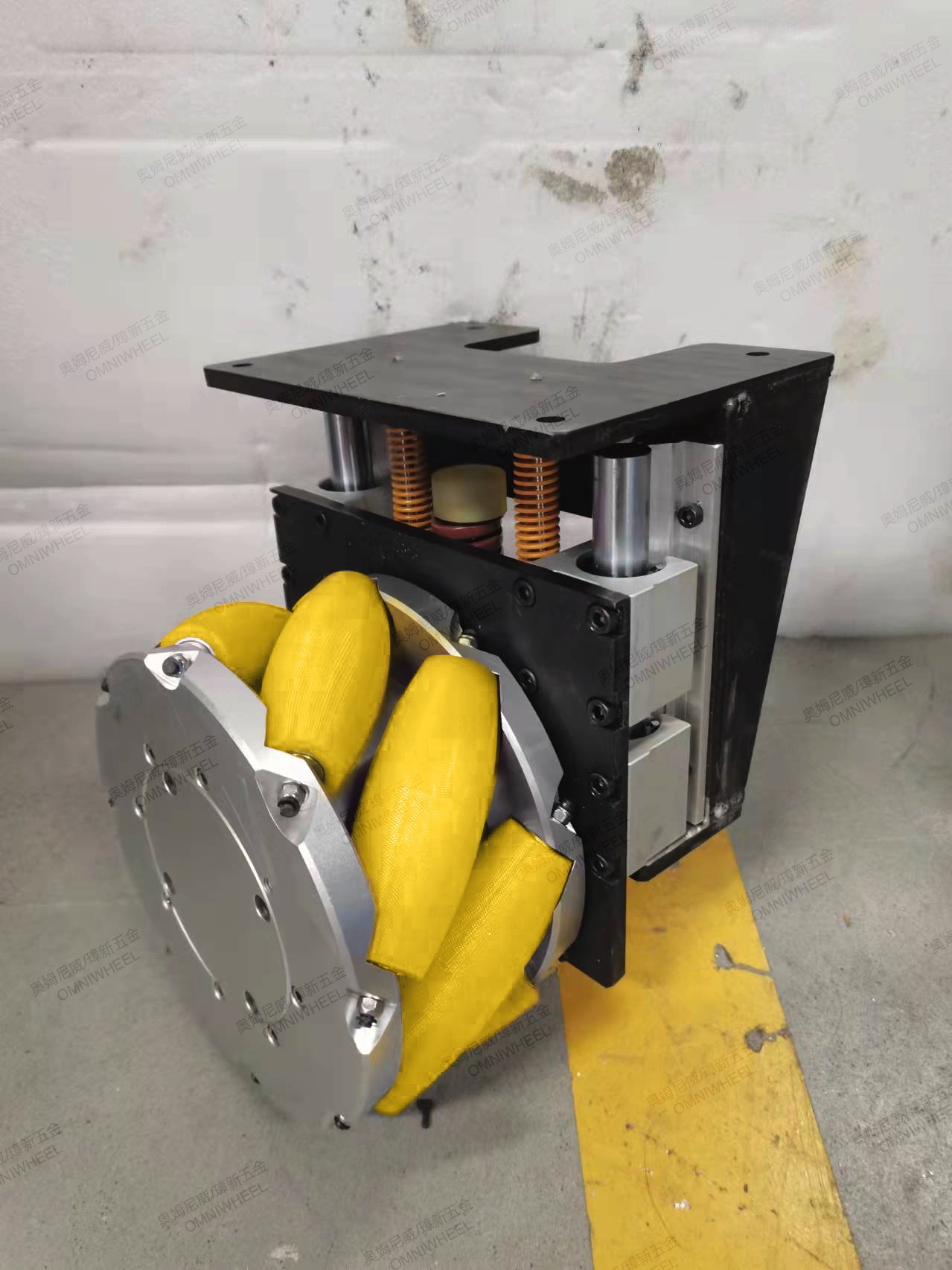

8英寸中型麦克纳姆轮驱动模组MWD203-A

8英寸中型麦克纳姆轮驱动模组MWD203-A


产品概述


麦克纳姆轮,有时候我称之为Ilon wheel.因为它由瑞典发明家Bengt Ilon设计,于1973,他提出了这个想法,当时他正是瑞典一家名为Mecanum AB 公司的工程师。这是一种常规的轮子,由一系列的小辊轮附着成一圈。这些辊轮通常都有一个旋转轴在45度的轮平面,在45角直线通过滚筒的中心轮的平行于麦克纳姆轮的旋转轴。


通过交互麦克纳姆轮的左旋和右旋辊轮,在特定的方向移动四个轮子。重型麦克纳姆轮可以使机器人或者移动平台获得全向运动,同时负载巨大的重量。MW系列麦克纳姆轮负载能力大,同时保持高精度。这种麦克纳姆轮采用数控机床加工工艺,最大限度地提高材料的力学性能。所有MW系列麦克纳姆轮全方位轮使用滚动轴承,进口聚氨酯材料,性能优良的驱动轮主要表现在表面稳定、噪音小、耐用性和全方位方向。典型应用包物料运输、升降平台和重型车辆等.特别是仓储和物流,可以提高效率,促进行业的发展。麦克纳姆轮将迎来一个巨大的技术革命。


技术参数


1.麦克纳姆轮参数


尺寸: 8英寸

极限负载:250公斤

建议负载:200公斤

外直径:203mm

宽度:108mm

辊轮数量:8

自重:4.5公斤

边片材料:铝合金

辊轮芯材料:铝合金& 高强度#45

包胶材料进口聚氨酯材料


2.驱动模组参数


配置:减震系统+麦克纳姆轮+减速机



特点


特别灵活


■ 由于全向驱动技术,装配麦克纳姆轮的运载车可以在任何方向运动


■ 即使在极端的表面也可以行驶


特别安全


■ 运行稳定而且安全,简单操作


■ 容易控制


特别高效


■ 在狭小空间行驶,将节省大量的时间和降低成本


■ 优化存储空间,保持科学而且合理的地方


特别强大


■ 对比相同尺寸的轮子,具有更大的负载能力


■ 工作寿命长


注意

一个麦克纳姆轮必须和其他三个麦克纳姆轮一起使用,才能实现全向运动。我们工厂能根据客户需求从设计生产和组装都能个性化选择, 或按来图来样生产。
